Roscado / Referencia técnica
Designación técnica: 16ELAG60
Inserto para roscado exterior con perfil de 60°. Paso de rosca 0.5-3.0 mm; diámetro del círculo inscrito 9.525 mm; espesor 3.47 mm.
Precio y disponibilidad por confirmar en cotización.

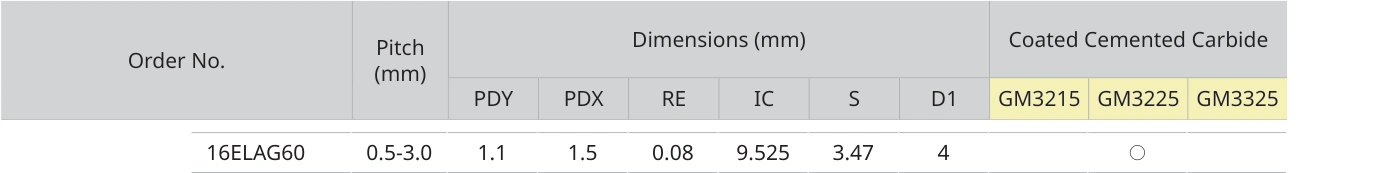

Documento original del fabricanteDocumento en su idioma original; las imágenes y el PDF no se han traducido.Página PDF 274 · Consultar tabla completaDatos de 16ELAG60
El esquema de esta variante se consulta en el PDF original.
Valores y tolerancias según los encabezados originales. Los símbolos del catálogo se interpretan con su leyenda en el PDF y no representan existencias actuales.
Consultar página 274 del PDF original ↗
