Imagen de catálogo de 16ER10UN — Imagen original de la geometría. Las dimensiones varían según la referencia.

Roscado / Referencia técnica

SDM-16ER10UN

Name: SDM-16ER10UN
Brand: SDM Cutting Tools
SKU: SDM-16ER10UN

Designación técnica: 16ER10UN

Consulta los datos de esta referencia y agrégala a tu solicitud. Un asesor confirma el grado, la configuración y las condiciones de suministro.

Asesoría técnica

Precio y disponibilidad por confirmar en cotización.

Documento original del fabricantePágina PDF 278 · Consultar tabla completa

Esquema y dimensiones

Ampliar para leer las cotas ↗

Esquema original del bloque de referenciasLos rótulos se conservan tal como los publica el fabricante. Puede incluir distintas variantes de la familia.Página PDF 278 · Dimensiones lineales de la tabla en mm.

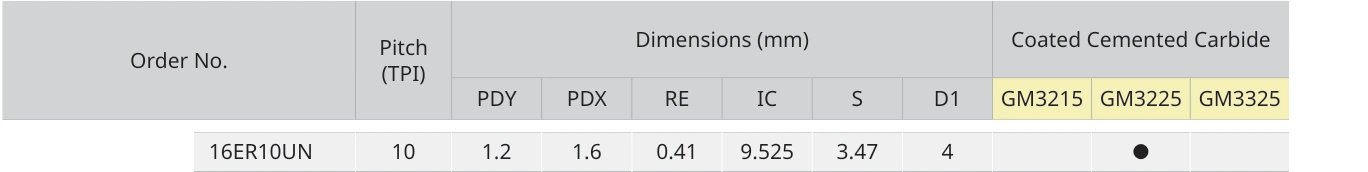

Datos de la referencia

Especificaciones técnicas

Valores documentados por el fabricante. Los símbolos, las unidades y las tolerancias se consultan en la tabla original.

Pitch: 10
PDY: 1.2
PDX: 1.6
RE: 0.41
IC: 9.525
S: 3.47
D1: 4
Pitch (TPI): 10

SDM-16ER10UN

Esquema y dimensiones

Especificaciones técnicas
