SDM-16ER11.5NPT

Name: SDM-16ER11.5NPT
Brand: SDM Cutting Tools
SKU: SDM-16ER11.5NPT

Designación técnica: 16ER11.5NPT

Consulta los datos de esta referencia y agrégala a tu solicitud. Un asesor confirma el grado, la configuración y las condiciones de suministro.

Asesoría técnica

Precio y disponibilidad por confirmar en cotización.

Documento original del fabricantePágina PDF 280 · Consultar tabla completa

Esquema y dimensiones

Ampliar para leer las cotas ↗

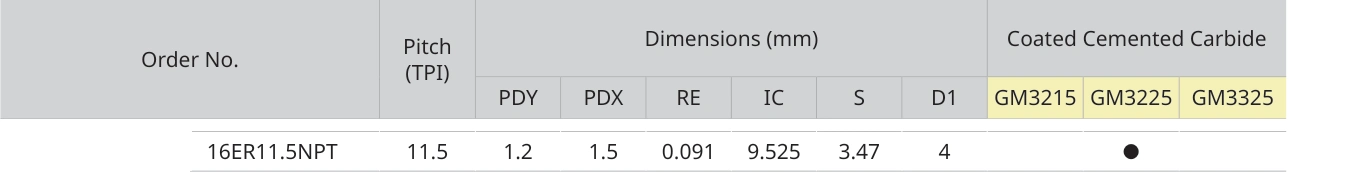

Esquema original del bloque de referenciasLos rótulos se conservan tal como los publica el fabricante. Puede incluir distintas variantes de la familia.Página PDF 280 · Dimensiones lineales de la tabla en mm.

Datos de la referencia

Especificaciones técnicas

Valores documentados por el fabricante. Los símbolos, las unidades y las tolerancias se consultan en la tabla original.

Pitch: 11.5
PDY: 1.2
PDX: 1.5
RE: 0.091
IC: 9.525
S: 3.47
D1: 4
Pitch (TPI): 11.5

SDM-16ER11.5NPT

Esquema y dimensiones

Especificaciones técnicas
