Imagen de catálogo de 16IRAG55-TC — Imagen original de la geometría. Las dimensiones varían según la referencia.

Roscado / Referencia técnica

SDM-16IRAG55-TC

Name: SDM-16IRAG55-TC
Brand: SDM Cutting Tools
SKU: SDM-16IRAG55-TC

Designación técnica: 16IRAG55-TC

Consulta los datos de esta referencia y agrégala a tu solicitud. Un asesor confirma el grado, la configuración y las condiciones de suministro.

Asesoría técnica

Precio y disponibilidad por confirmar en cotización.

Documento original del fabricantePágina PDF 275 · Consultar tabla completa

Esquema y dimensiones

Ampliar para leer las cotas ↗

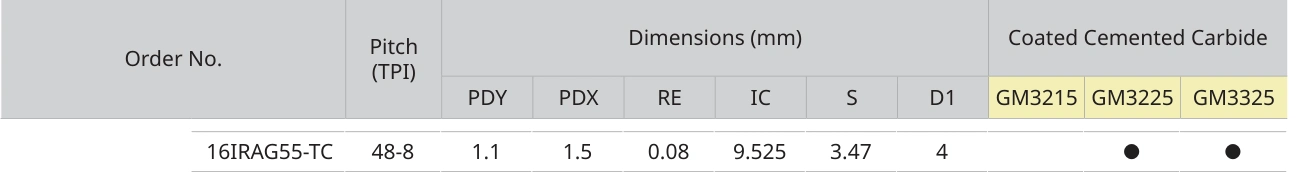

Esquema original del bloque de referenciasLos rótulos se conservan tal como los publica el fabricante. Puede incluir distintas variantes de la familia.Página PDF 275 · Dimensiones lineales de la tabla en mm.

Datos de la referencia

Especificaciones técnicas

Valores documentados por el fabricante. Los símbolos, las unidades y las tolerancias se consultan en la tabla original.

PDY: 1.1
PDX: 1.5
RE: 0.08
IC: 9.525
S: 3.47
D1: 4
Pitch (TPI): 48-8
