Roscado / Referencia técnica

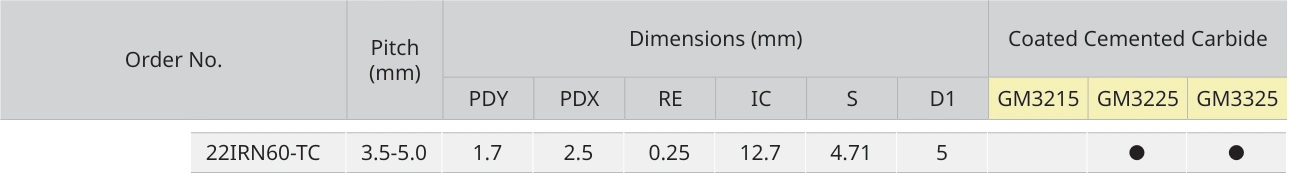

Designación técnica: 22IRN60-TC
Inserto para roscado interior con perfil de 60°. Paso de rosca 3.5-5.0 mm; diámetro del círculo inscrito 12.7 mm; espesor 4.71 mm.
Precio y disponibilidad por confirmar en cotización.
Documento original del fabricanteDocumento en su idioma original; las imágenes y el PDF no se han traducido.Página PDF 274 · Consultar tabla completaDatos de 22IRN60-TC
El esquema de esta variante se consulta en el PDF original.
Valores y tolerancias según los encabezados originales. Los símbolos del catálogo se interpretan con su leyenda en el PDF y no representan existencias actuales.
Consultar página 274 del PDF original ↗
