Imagen de catálogo de CNGA120412H-4 — Imagen original de la geometría. Las dimensiones varían según la referencia.

Torneado / Referencia técnica

SDM-CNGA120412H-4

Name: SDM-CNGA120412H-4
Brand: SDM Cutting Tools
SKU: SDM-CNGA120412H-4

Designación técnica: CNGA120412H-4

Consulta los datos de esta referencia y agrégala a tu solicitud. Un asesor confirma el grado, la configuración y las condiciones de suministro.

Asesoría técnica

Precio y disponibilidad por confirmar en cotización.

Documento original del fabricantePágina PDF 140 · Consultar tabla completa

Esquema y dimensiones

Ampliar para leer las cotas ↗

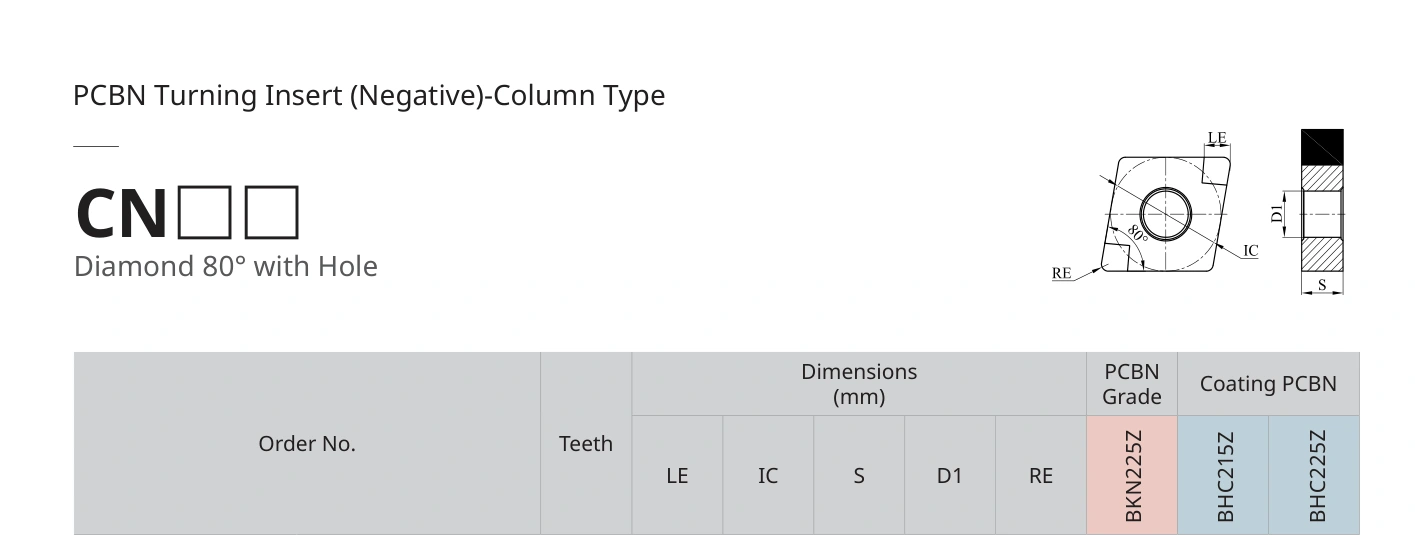

Esquema original del bloque de referenciasLos rótulos se conservan tal como los publica el fabricante. Puede incluir distintas variantes de la familia.Página PDF 140 · Dimensiones lineales de la tabla en mm.

Datos de la referencia

Especificaciones técnicas

Valores documentados por el fabricante. Los símbolos, las unidades y las tolerancias se consultan en la tabla original.

Teeth: 4
LE: 2.2
IC: 12.7
S: 4.76
D1: 5.16
RE: 1.2

SDM-CNGA120412H-4

Esquema y dimensiones

Especificaciones técnicas
