Fresado / Referencia técnica
SDM-MEE190-125R11B40-WN08
Designación técnica: MEE190-125R11B40-WN08
Cuerpo de fresa para insertos intercambiables para escuadrado. Diámetro de corte 125 mm; diámetro de conexión 40 mm; longitud funcional 63 mm. 11 posiciones de corte.
El esquema de esta variante se consulta en el PDF original.

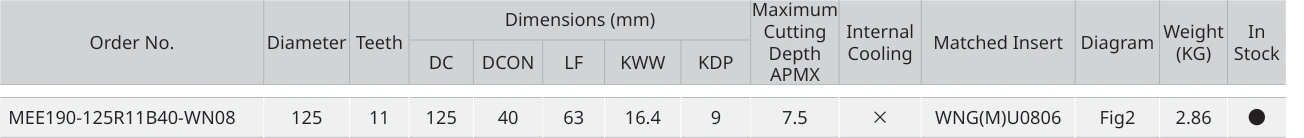

Encabezados y fila original de MEE190-125R11B40-WN08. En móvil, desliza para consultar todas las columnas.
Datos documentados
Diámetro
Dientes
DC
DCON
LF
KWW
KDP
APMX
Inserto compatible
Valores y tolerancias según los encabezados originales. Los símbolos del catálogo se interpretan con su leyenda en el PDF y no representan existencias actuales.
