SDM-SPM200-SN2-0.5-10-V

Name: SDM-SPM200-SN2-0.5-10-V
Brand: SDM Cutting Tools
SKU: SDM-SPM200-SN2-0.5-10-V

Designación técnica: SPM200-SN2-0.5-10-V

Fresa de carburo sólido de 2 filos, de extremo plano. Diámetro de corte 0.5 mm; longitud de corte 0.75 mm; longitud total 50 mm.

Asesoría técnica

Precio y disponibilidad por confirmar en cotización.

Documento original del fabricanteDocumento en su idioma original; las imágenes y el PDF no se han traducido.Página PDF 286 · Consultar tabla completa

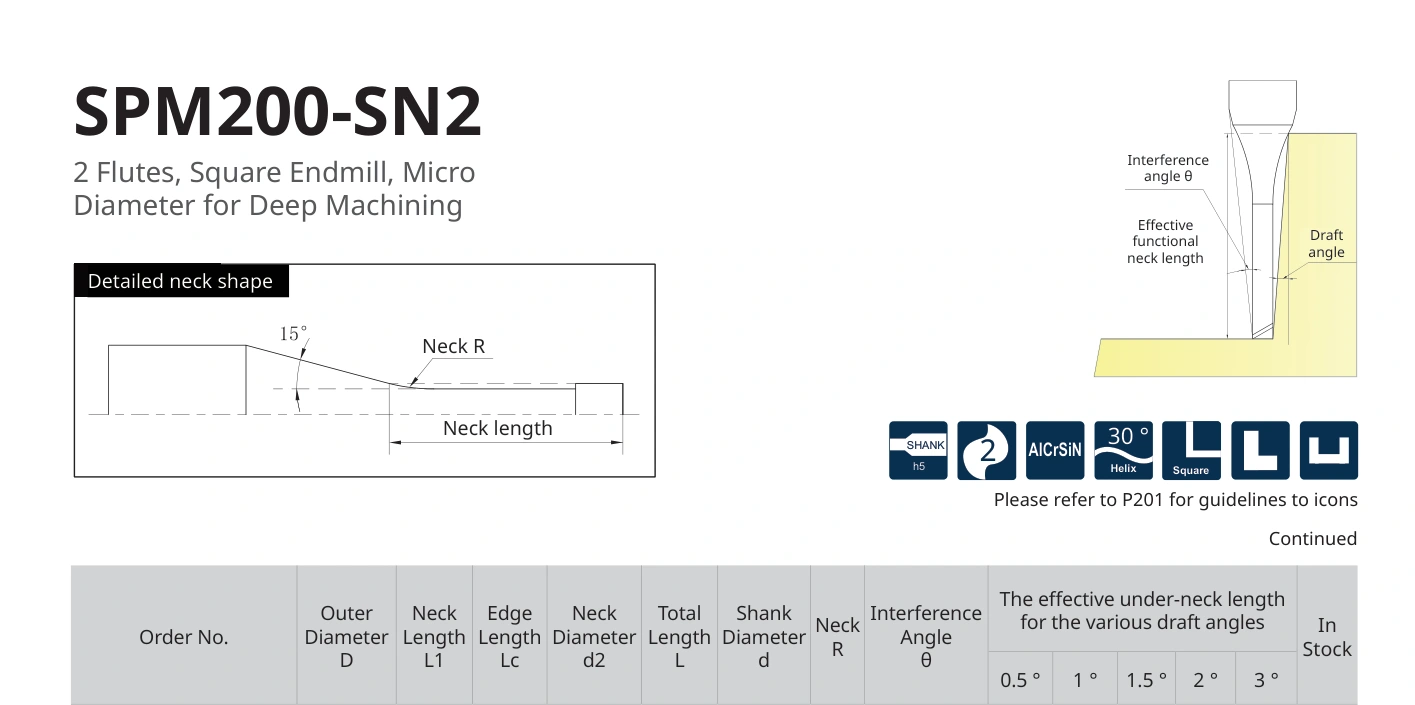

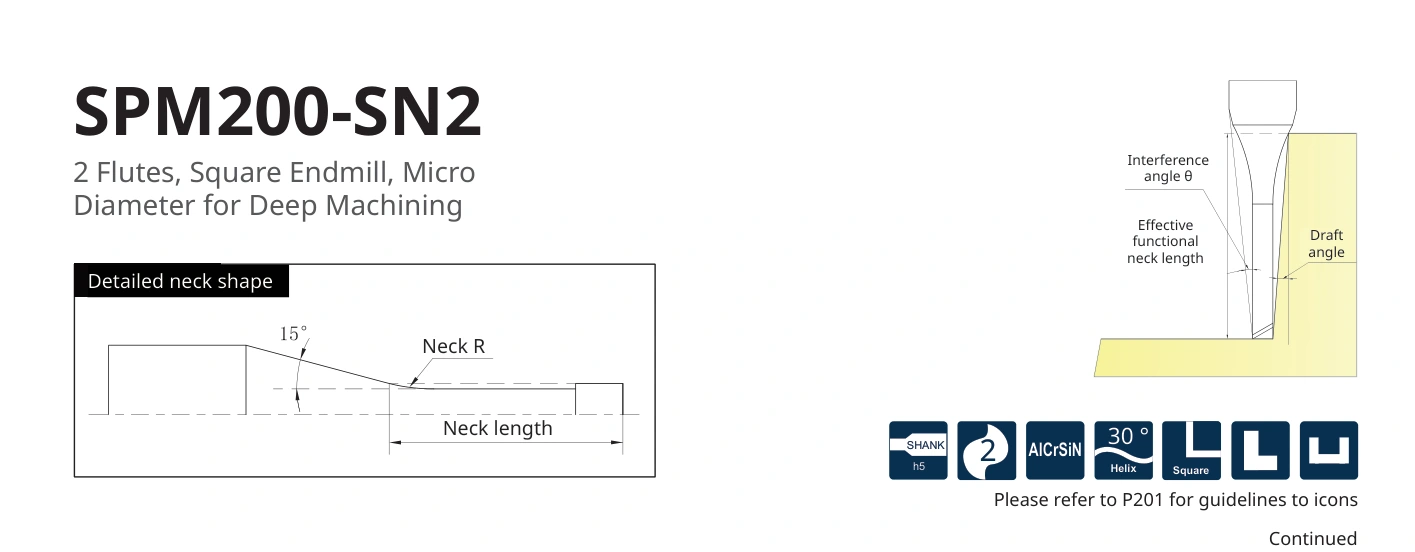

Esquema y dimensiones

Datos de SPM200-SN2-0.5-10-V

Ampliar esquema ↗

Datos de la fila

Longitud del cuello L1 · 1 · 1.5 · 2 · 2.5 · 3 · 4 · 5 · 6 · 8
Ángulo de interferencia θ · 12.96 · 12.19 · 11.50 · 10.88 · 10.33 · 9.37 · 8.58 · 7.91 · 6.84
The efef ctive under-neck length for the various draft angles · 0.5 ° · 1.06 · 1.59 · 2.12 · 2.64 · 3.16 · 4.20 · 5.24 · 6.27 · 8.34
The efef ctive under-neck length for the various draft angles · 1 ° · 1.12 · 1.67 · 2.21 · 2.75 · 3.28 · 4.35 · 5.42 · 6.49 · 8.63
The efef ctive under-neck length for the various draft angles · 1.5 ° · 1.18 · 1.74 · 2.29 · 2.85 · 3.40 · 4.51 · 5.62 · 6.73 · 8.94
The efef ctive under-neck length for the various draft angles · 2 ° · 1.23 · 1.81 · 2.38 · 2.96 · 3.53 · 4.68 · 5.83 · 6.98 · 9.28
The efef ctive under-neck length for the various draft angles · 3 ° · 1.33 · 1.95 · 2.57 · 3.20 · 3.82 · 5.06 · 6.30 · 7.55 · 10.03

Información del catálogo

Disponibilidad publicada

Valores y tolerancias según los encabezados originales. Los símbolos del catálogo se interpretan con su leyenda en el PDF y no representan existencias actuales.

Consultar página 286 del PDF original ↗
